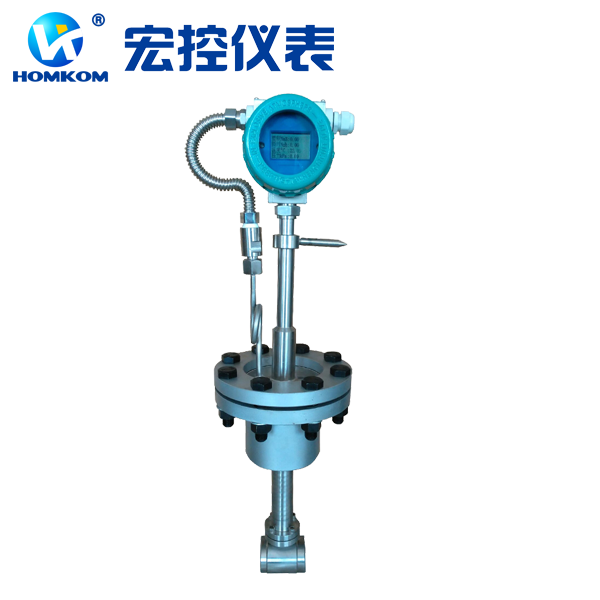

HKGB蒸汽流量計（也稱渦街流量計）主要用于工業管道蒸汽的流量測量,如飽和蒸汽、過熱蒸汽、過熱蒸汽。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。蒸汽流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
HKGB蒸汽流量計技術參數
|
測量介質 |
過熱/飽和蒸汽、液體和氣體 |
|
口徑 |
對夾式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300 法蘭式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600 特殊口徑可協議供貨 |
|
公稱壓力 |
液體：1.6、2.0、4.0、5.0、6.3、10.0MPa 氣體及蒸汽：1.6、2.0、4.0、5.0MPa |
|
介質溫度 |
-40～80℃、-40～150℃、-40～300℃ |
|
準確度 |
0.5%（協議供貨）、1.0%、1.5% |
|
本體、漩渦發生體材質 |
304（標準供貨）、316L、其他材料協議供貨 |
|
流速范圍 |
液體：0.15～7 氣體：1.5～60 蒸汽：2～70 |
|
輸出信號 |
1、三線制電壓脈沖、低電平＜1V；高電平≥5V 2、二線制4-20mA輸出 |
|
通訊功能 |
HART、RS485 |
|
供電電源 |
電壓脈沖型：DC12V、DC24V 標準電流輸出，當?shù)仫@示：DC24V 電池供電(鋰電池)： 3.6V |
HKGB蒸汽流量計流量范圍表 參考?xì)怏w
|
通徑 （DN） |
液體流量范圍 （m3/h） |
輸出頻率范圍 （Hz） |
氣體流量范圍 （m3/h） |
輸出頻率范圍 （Hz） |
|
15 |
1.2～6.2 |
90～900 |
5～25 |
265～2640 |
|
20 |
1.5～10 |
40～396 |
8～50 |
218～1982 |
|
25 |
1.6～16 |
32～325 |
10～70 |
172～1420 |
|
32 |
2～20 |
20～250 |
15～150 |
130～1350 |
|
40 |
2.5～25 |
13～130 |
22～220 |
115～1147 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6～60 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
70～640 |
45～417 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
25～250 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～400 |
4～40 |
280～2240 |
27～221 |
|
200 |
80～800 |
3～33 |
580～4960 |
24～207 |
|
250 |
140～1400 |
3～26 |
970～8000 |
20～171 |
|
300 |
200～2000 |
2～22 |
1380～11000 |
17～136 |
HKGB蒸汽流量計結構形式
1、分體式補償型結構
2、一體式補償型結構
3、插入式結構
HKGB蒸汽流量計安裝注意事項
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。
3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4． 渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
