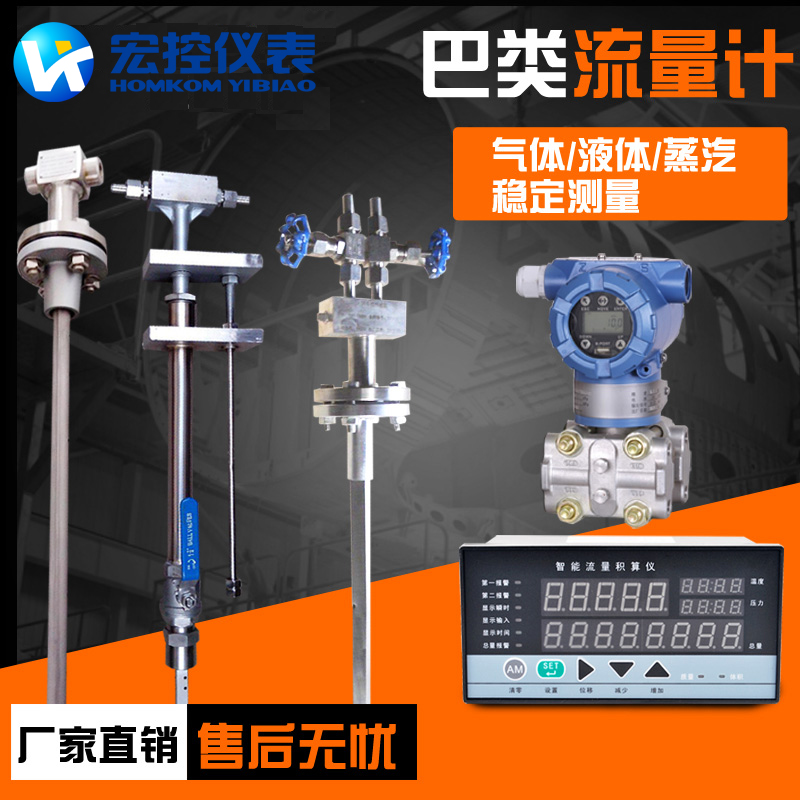

畢托巴流量計也是一種差壓式流量計，流體在測量管中流過V錐體時，在錐體前后形成流態局部收縮使流體流速加快，靜壓下降，在V錐體前后產生一定的差壓，流速越快產生的差壓越大，通過測量差壓值即可測量計算出液體流量。
1.精度高：± 0.5%，
2.重復性好：0.25%
3.輸出差壓穩定：V錐體尾部負壓端波動小
4.測量下限低：輸出差壓zui小值25Pa （指量程為微差壓的變送器）
5.量程比寬通常為10：1，如果參數選擇合適還可提高到20：1，甚至更高
6.*壓損?。褐挥锌装宓?/3～1/2 ，類似于文丘里管和渦街
7.具有自整流功能：可測混相流
8.具有自清掃功能：無雜物滯留，適用于臟污流測量
9.安裝直管段短：上游0～3D，下游0～1D
10.長期穩定性好：流體被逐漸收縮到管道內邊壁，對V錐體磨損小
11.可測高溫流體：<600℃，其它流量計很難測量這樣高溫度的流體
1、V錐傳感器工作原理
畢托巴流量計也是一種差壓式流量計，流體在測量管中流過V錐體時，在錐體前后形成流態局部收縮使流體流速加快，靜壓下降，在V錐體前后產生一定的差壓，流速越快產生的差壓越大，通過測量差壓值即可測量計算出液體流量。
2、V錐傳感器可以成功測量的流體
氣體
a、煤氣：焦?fàn)t煤氣、高爐煤氣、城市煤氣、半水煤氣。
B、天然氣：大口徑、低壓力、低流速、包括含濕量5%以上的天然氣。
C、各種碳?xì)浠衔餁怏w：烷烴類、烯烴類等氣體。
d、氣壓站制造的各種氣體：氧氣、CO2、氬氣、氮?dú)狻⒁胰驳取?/span>
e、腐蝕性氣體：濕的氯氣、濕的氯化物氣體等。
f、空氣機房制造的氣體：壓縮空氣、包括含水、含塵埃、含油滴的空氣。
h、鍋爐房煙道氣：鼓風機風量、引風機風量、煙道氣。
蒸汽
a、飽和蒸汽
b、過熱蒸汽
液體
a、油類：原油、燃料油、重油、含水乳化油、柴、煤油等。
b、水 ：原水、飲用水、自來水、工業生產用水等。
C、有機溶劑：酒精、甲醇、乙二醇、二甲苯等。
特殊流體
油+HC氣+沙、含氣泡的水、H2O+N2+空氣、H2O+CO2等。
流量傳感器的安裝及使用
一.測蒸汽流量時運行操作步驟
1.安裝
1.選擇好安裝管段，V錐和多孔平衡流量傳感器對上下游直管長度要求不高。
2.注意流動方向，保證流向與箭頭一致（V錐有此要求，平衡式可測雙重流）
3.建議引壓口方向在中間水平位置
4.zui好在安裝之前，將上游管段吹洗干凈，防止焊渣.異物等進入儀表。
5.分體式引壓管尺寸可選 用14*3.5-18*4.5，高壓時要選用合適的厚壁鋼管。
6.若水平方向安裝位置不夠，也可朝上45度角方向。
2.運行
1.先關閉截止閥和三閥組，等高溫蒸汽溫度在將冷凝器中降至80℃以下時或預先灌滿冷水，按下步投運儀表。
2.先開中間平衡閥，再同時打開左右截止閥，再同時找開左右高低壓閥。
3.觀察差壓變送器零點，叵偏離，可現場調零位，調零位不影響量程。
4.zui后關中間平衡閥，儀表正常運行。
二. 測氣體流量時運行操作步驟
1.安裝
1.選擇好安裝管段，V錐和多孔平衡流量傳感器對上下游直管長度要求不高。
2.注意流動方向，保證流向與箭頭一致（V錐有此要求，平衡式可測雙重流）
3.引壓口垂直朝上，即三閥組和差壓變送器在管道上方，也可朝上傾斜45度角。
4.zui好在安裝之前，將上游管段吹洗干凈，防止焊渣.異物等進入儀表。
5.分體式引壓管尺寸可選 用14*3.5-18*4.5，高壓時要選用合適的厚壁鋼管。
2.運行
1.先開中間平衡閥，再同時打開左右高低壓閥，
2. 觀察差壓變送器零點，叵偏離，可現場調零位，調零位不影響量程。
3. zui后關中間平衡閥，儀表正常運行。
4.若測高溫氣體時，請加裝冷凝器，若測粉塵氣體時，請加裝沉降器或選用法蘭取壓配遠傳式差壓變送器，若測濕氯氣或硫化氫氣體時請選用內襯F46的傳感器并加裝隔離器。
三. 測液體流量時運行操作步驟
1.安裝
1.選擇好安裝管段，V錐和多孔平衡流量傳感器對上下游直管長度要求不高。
2.注意流動方向，保證流向與箭頭一致（V錐有此要求，平衡式可測雙重流）
3.建議引壓口垂直朝下，即三閥組和差壓變送器在管道下方，若安裝位置不夠，也可朝下偏離水平方向，但由于差壓變送器重作用，可能要用支撐物撐住。
4.zui好在安裝之前，將上游管段吹洗干凈，防止焊渣.異物等進入儀表。
5.分體式引壓管尺寸可選 用14*3.5-18*4.5，高壓時要選用合適的厚壁鋼管。
2.運行
1.先關閉截止閥和三閥組，等高溫介質溫度在冷凝器中降至80℃以下時，按一下投運儀表、
2. 先開中間平衡閥，再同時打開左右截止閥，再同時打開左右高低壓閥。
3. 觀察差壓變送器零點，叵偏離，可現場調零位，調零位不影響量程。
4zui后關中間平衡閥，儀表正常運行。濕氯氣或硫化氫氣體時請選用內襯F46的傳感器并加裝隔離器
