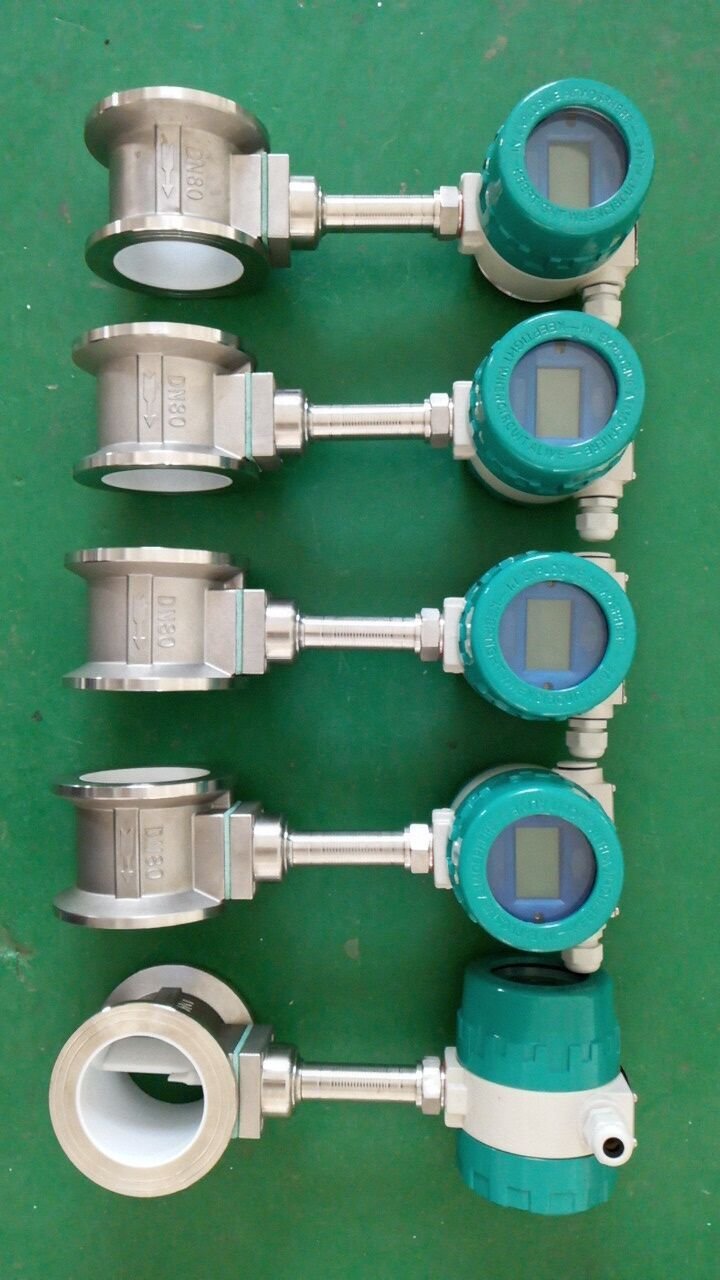

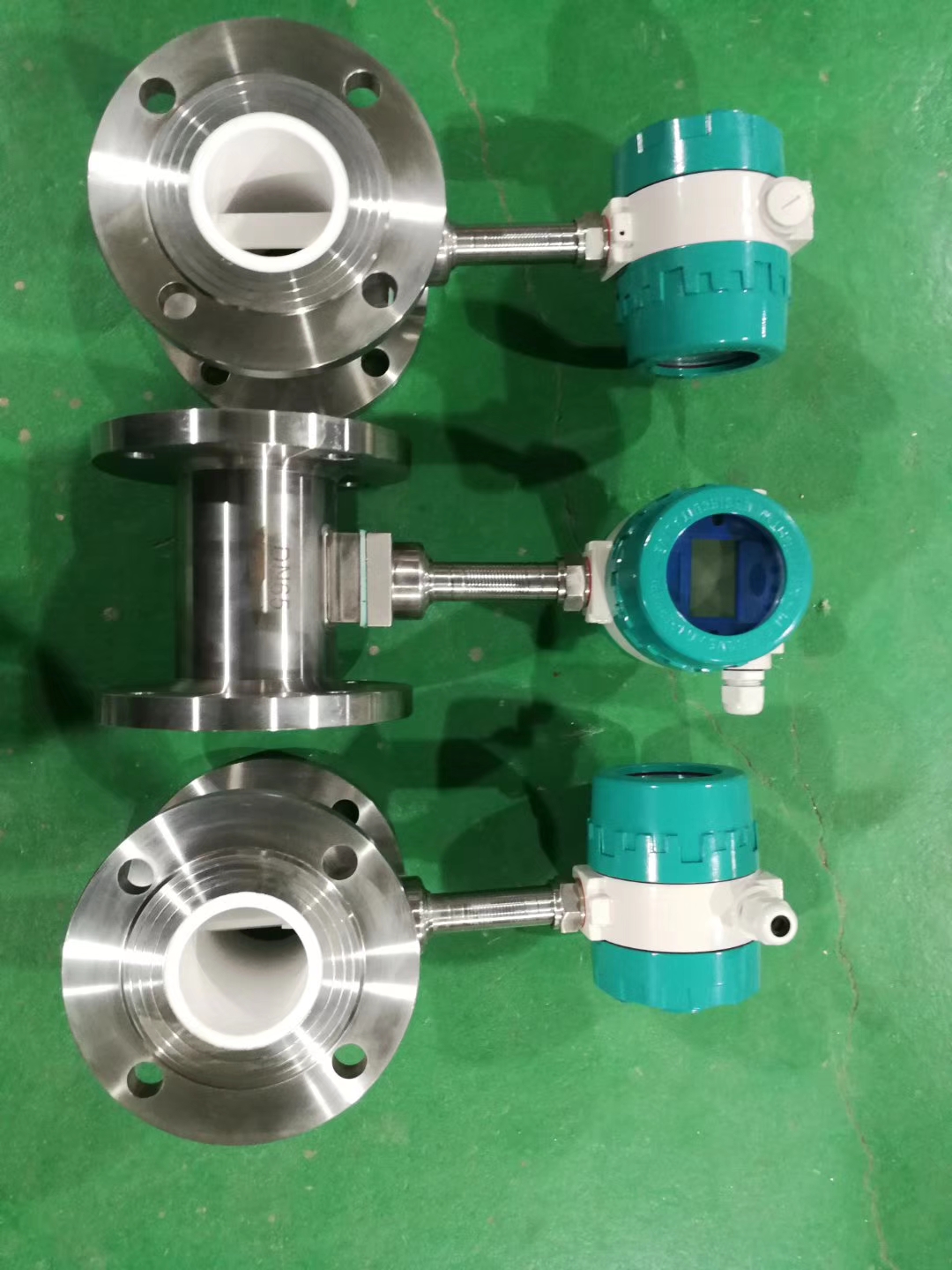

廈門宏控專業生產渦街流量計,防腐型法蘭式渦街流量計殼體和三角發生體均襯四氟,可用于腐蝕性氣體（氯氣、氯化氫、氟化氫等）和液體的測量。
渦街流量計是應用非常廣泛的一種流量計量儀表，幾乎可以計量所有在管道中流動的介質，包括各種氣體、液體和蒸汽。
本公司生產的渦街流量計可分為以下幾大類：
安裝形式：法蘭卡裝式渦街流量計，法蘭連接式渦街流量計，插入式渦街流量計，油田專用渦街流量計，焊接式渦街流量計
使用用途：普通型渦街流量計，分體型渦街流量計，高溫型渦街流量計，高壓型渦街流量計，防爆型渦街流量計
信號傳輸：現場顯示型渦街流量計，遠傳型渦街流量計，無線遠傳測控系統
配置組成：溫壓雙補型渦街流量計，溫度補償型渦街流量計，壓力補償性渦街流量計，定值補償性渦街流量計，智能蒸汽流量計
渦街流量計由于測量介質不同、使用環境不同、技術要求不同，其選用的類型和配置也不同，具體選型、配置和安裝方法請參考相關介紹。
| 渦街流量計設計原理 |
|
渦街流量計由渦街流量傳感器和顯示儀表組成，組成后的渦街流量計形成：蒸汽計量儀表、氣體計量儀表、液體計量儀表，與現場顯示儀組合后，成為智能一體化渦街流量計，分別用于計量飽和蒸汽流量、計量過熱蒸汽流量、計量各種化學氣體流量和計量各種液體流量（包括計量腐蝕性液體流量）。 當管道中液體介質通過漩渦發生體（三角柱）時，由于局部流速加速而產生旋渦現象，此旋渦分成兩列交替的出現，這種旋渦列被稱為卡門渦街。 卡門渦街的釋放頻率與三角柱寬度尺寸和流體的流動速度有關，而與介質的溫度、壓力等特性參數無關。可用下式表示：
斯特羅哈爾數是渦街流量計的重要參數，它只與介質的雷諾數Re有關。只要管道內介質的雷諾數保持在2×104至7×106范圍內，斯特羅哈爾數St便保持為一個常數，這樣便可通過測量旋渦頻率信號檢測出流體介質的流速，再通過介質的流速計算出介質的流量。 |
| 渦街流量計技術參數 | ||
|
公稱通徑：DN15~DN1500；
使用范圍：
可測介質溫度;
公稱壓力：
精度等級：
流速范圍：請參考說明書
輸出信號：
供電電源：
環境溫度：-30℃~+55℃
如何正確選型渦街流量計 1.可測量的介質 測量介質流速、儀表量程與口徑測量一般的介質時，渦街流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。 2.精密功能檢查 精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級。 有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦街流量計。 3.變送器的選擇 在飽和蒸汽測量中采用VA型壓電式渦街流量變送器，由于渦街流量計量程范圍寬，因此，在實際應用中，一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限，也就是說必須滿足流體流速不得低于5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器，而不能以現有的工藝管道口徑來選擇變送器口徑。 4.壓力補償壓力變送器的選擇 由于飽和蒸汽管路長，壓力波動較大，必須采用壓力補償，考慮到壓力、溫度及密度的對應關系，測量中只采用壓力補償即可，由于管道飽和蒸汽壓力在0.3-0.7MPa范圍，壓力變送器的量程選擇1MPa即可。 5.顯示儀表選擇 顯示儀表智能流量顯示儀，具有穩壓補償、瞬時流量顯示和累積流量積算功能。 |
| 渦街流量計特點及應用 |
|
渦街流量計具有以下特點：
廣泛應用于石油、化工、冶金、機械、食品、造紙,以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。 |
