小金屬管浮子流量計(小金轉)
一、概述

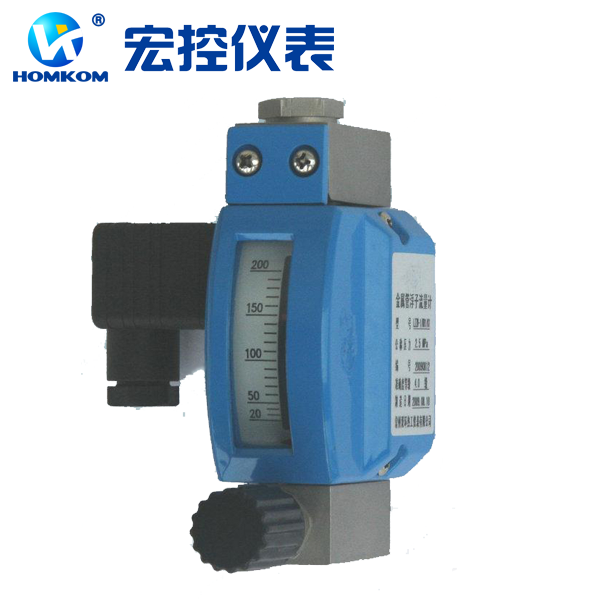

LZZ(D)W 系列是微小流量金屬管浮子式流量測量儀表，可測量液體、氣體或蒸汽，該儀表采用變面積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有 水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。
LZZW 系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；LZDW 系 列為電遠傳型儀表，輸出 4～20mA 電流信號（兼容 HART 通訊協議），同時采用 LED 光柱現場指示流量。
|
|
|
|
|
|
LZZW-()/Y20/RR1 型 |
LZZW-()/Y10/RR1 型 |
LZDW-()/RR1/K12 型 |
LZDW-()/Y10/RR1/ESK 型 |
|
（水平連接） |
（垂直連接） |
（水平連接帶報警開關） |
（水平連接） |
二、型號命名
|
L Z |
W— |
||||||
|
Z |
就地指示型 |
||||||
|
D |
電遠傳型 |
||||||
|
Y10 |
下進上出 |
結構形式（介質流向） |
|||||
|
Y20 |
側進側出 |
||||||
|
RR1 |
304 |
接液材質 |
|||||
|
RRL |
316L |
||||||
|
K1 |
帶一上限報警點 |
||||||
|
K2 |
帶一下限報警點 |
附加功能 |
|||||
|
K12 |
帶一上限和一下限報警點 |
||||||
|
L Z□ W — □ / □ / □ |
|||||||
三、主要技術參數
1、測量范圍：水（20℃）0.3～100L/h 空氣（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、準確度等級：4.0
4、最大工作壓力：2.5MPa 或 6.4MPa
5、介質溫度：—80～＋150℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求 8、限位報警：1～2 個報警開關（可選，防爆等級 ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)V DC
輸出信號：(4～20)mA DC，二線制(兼容 HART 通訊協議) 負載電阻：≤500Ω (24V DC)
10、防護等級：IP67
四、測量范圍
|
錐管編號 |
水 |
空 氣 |
最大壓力損失 |
|
（20℃ L/h） |
（20℃ 101325Pa L/h） |
（kPa） |
|
|
Y01 |
— |
5～50 |
1.2 |
|
Y02 |
0.3～3 |
10～100 |
1.4 |
|
Y03 |
0.5～5 |
15～150 |
1.5 |
|
Y04 |
1～10 |
40～400 |
1.8 |
|
Y05 |
2.5～25 |
80～800 |
3.5 |
|
Y06 |
4～40 |
125～1250 |
6.5 |
|
Y07 |
6～60 |
200～2000 |
13.0 |
|
Y08 |
8～80 |
250～2500 |
23.5 |
|
Y09 |
10～100 |
340～3400 |
40.0 |
注：用于測量液體時，應保證工作壓力不低于 2 倍最大壓損；用于測量氣體時，應保證工作壓力不低于 5 倍最大壓損，以使流量計穩定工作。
五、外形及安裝尺寸
 |
 |
 |
|
LZZW-()/Y20/RR1 型（水平連接） |
LZZW-()/Y10/RR1 型（垂直連接） |
LZDW-()/Y10/RR1/ESK 型（水平連接） |
六、主要零部件
| 零部件 | 標 準 | 特 殊 |
| 基座 | 304 | 316L或按用戶要求 |
| 錐管浮子 | 304 | 316L或按用戶要求 |
| 指示器外殼 | 鑄鋁 | |
七、報警關聯設備技術參數
帶報警開關的微小流量金屬管浮子流量計需配備關聯設備，可選用接近開關輸入的隔離式安全柵或晶體管繼電器 WE77/Ex—1、WE77/Ex—2。
晶體管繼電器 WE77/Ex—1、WE77/Ex—2 由電源組、晶體管放大器和中間繼電器組成，WE77/Ex—1 帶有一個安全控制電路，WE77/Ex—2 帶有兩個安全控制電路。
|
產品型號 |
WE77/Ex—1、WE77/Ex—2 |
WE77/Ex—1D、WE77/Ex—2D |
|
|
供電電源 |
220V AC |
24V DC |
|
|
電源消耗 |
3.5W |
||
|
開路電壓 |
8V DC（13.5V） |
8V DC（13.5V） |
|
|
短路電流 |
8mA（31mA） |
16mA（62mA） |
|
|
允許電感 |
3mH（31mH） |
1mH（7.6mH） |
|
|
允許電容 |
230nF（609nF） |
160nF（539nF） |
|
|
輸入輸出回路 |
單回路 |
雙回路 |
|
|
開關接點負載 |
4A/250VA/cosφ=0.7 |
||
 |
|

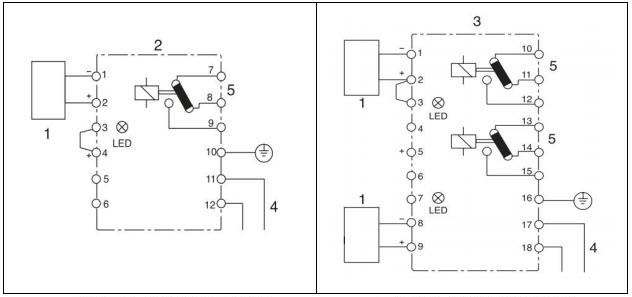

| WE77/Ex-1與報警開關接連圖 | WE77/Ex-2與報警開關接連圖 |
其中 1：報警開關 3、WE77 4、供電電源 5、輸出端子
八、安裝與維護
1、流量計安裝到工藝管道之前，應對工藝管道進行吹掃或清洗，防止管道中雜質堵塞儀表，影響正常使 用。
2、流量計應垂直安裝，介質流向向上，流量計中心線與鉛垂線的夾角不超過 5°。
3、為防止管道受壓變形，流量計接口必須與管道軸線對中并平行。必要時在流量計兩側適當支撐管道， 以防止震動并且減輕流量計的軸向壓力。
4、如果介質中含有固體雜質，&
