概述
一產品概述
HKU系列便攜式超聲波流量計實現了流量的非接觸式測量。只需要將傳感器安裝在管道外壁，即可完成對流量的測量，方便準確。便攜式超聲波流量計是采用外夾式傳感器測量液體流量儀器。超聲波流量計采用外夾式傳感器測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測：飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油化工液體等。
二、產品特點

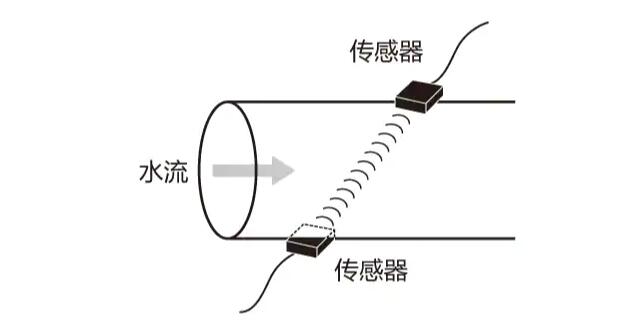

[傳播時間流量計]
超聲波按照傾斜角度橫穿過管道中的流體后被交替接收/ 發送。穿過水前進的超聲波與水的流向相反時，傳播速度將變慢；相反，與水的流向相同時，傳播速度將變快。這兩個超聲波的傳播時間差將被換算成流量。
1、穩定性好，精度高
線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%
2、 測量范圍廣，三種探頭可選
選用不同型號的傳感器,可實現口徑 DN15 ～ DN6000mm 管道流量的測量測量流速范圍可達-32m/s---+32m/s

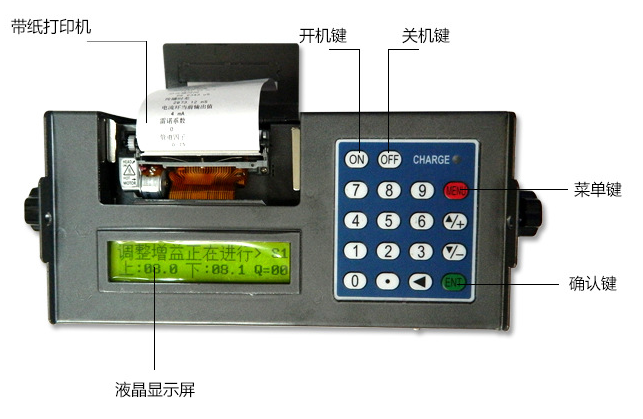

3、內置打印機
既可實現即時屏幕打印,還可以定時打印提前設定的多達20余項的測量結果。
4、內置鎳氫電池，可充電工作
內置大容量鎳氫充電電池 ,可支持流量計連續工作20小時以上
5、內置數據記錄器
可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊
6、支持中英文菜單
不同版本的流量計，可支持中文或英文菜單
7、可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
8、抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
三、產品參數
三、產品參數
|
類 別 參數 |
||
|
主 機 |
原 理 |
超聲波時差原理，4 字節IEEE754 浮點運算 |
|
精 度 |
流量：優于±1% |
|
|
顯 示 |
可連接2×10背光型漢字或者2×20字符西文型液晶顯示器，支持中、英、意三種語言 |
|
|
信號輸出 |
1路4~20mA電流輸出，阻抗0-1K，精度0.1% |
|
|
1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） |
||
|
1路繼電器輸出 |
||
|
信號輸入 |
3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 |
|
|
可連接三線制PT100鉑電阻，實現熱量測量， |
||
|
數據接口 |
隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議 |
|
|
管道情況 |
管 材 |
鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
|
管 內 徑 |
15-6000mm |
|
|
直 管 段 |
傳感器安裝點最好滿足：上游10D，下游5D，距泵出口處30D（D 是指管徑） |
|
|
測量介質 |
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
|
溫 度 |
標準探頭：-30～90℃，高溫探頭：-30～160℃ |
|
|
濁 度 |
10000 ppm 且氣泡含量小 |
|
|
流 速 |
0～±10 m/s |
|
|
工作環境 |
溫 度 |
主機：-20～60℃，流量傳感器：-30℃～160℃ |
|
濕 度 |
主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） |
|
|
電源 |
8節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作20小時，選配4-20mA輸出信號，可連續工作8小時。AC90~260V電源適配器，可實現不間斷測量。 |
|
|
功耗 |
1.5W |
|
